Дренажные насосы ZUMFA KZN(e)
Автоматический дренажный насос ZUMFA KZN(e) с электродной системой управления
Основные применения: дренаж строительных площадок, при прокладке туннеля, из-под шпунта
- Описание
- Технические параметры
- График производительности

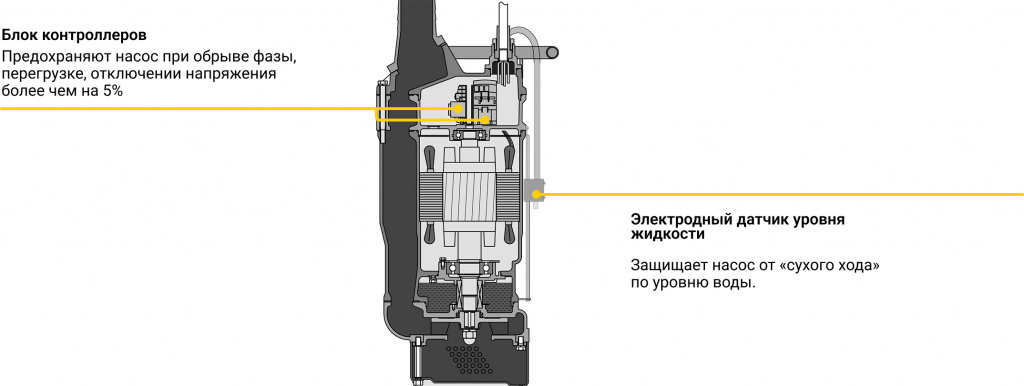

- Конструкция
- Области применения
Автоматический дренажный насос ZUMFA KZN(e) с электродной системой управления
Предназначен для транспортировки загрязнённых жидкостей с вхождением частиц диаметром до 8,5 мм. Данный насос нашел широкое применение среди строительных и горнодобывающих компаний.
Конструкция насоса выполнена с учетом работы в тяжелых условиях промышленных предприятий: корпус насоса из изностойкого чугуна для защиты от коррозии и повреждений, рабочее колесо и пластина всаса из высокохромистого чугуна для работы с высокоабразивными жидкостями.
Дренаж жидкости может производиться до минимального уровня без нагрева электродвигателя за счет наличия верхнего напорного патрубка и бокового охлаждения., а также наличия электродной системы управления.
Функции электродной системы управления насосом:
-
Правильное направление вращения ротора (очередность фаз)
-
Защита от обрыва фазы или заклинивания ротора
-
Автоматическая остановка насоса при перегрузке/отклонении напряжения более чем на 10%, с возможностью повторного запуска через 5 минут
-
Защита от перегрева электродвигателя
-
Возможность регулировать по высоте датчик уровня жидкости
Графики производительности ZUMFA KZN(e)
Характеристики насоса
Модель | Макс. напор, м | Макс. производительность, м³/ч | Макс. диаметр перекачиваемых частиц, мм | Макс. температура жидкости, °C | Сухой вес без кабеля, кг | Длина кабеля, м |
---|---|---|---|---|---|---|
КZN(e)15H | 22 | 27 | 8.5 | 40 | 41 | 20 |
КZN(e)15N | 14.5 | 40.2 | 8.5 | 40 | 41 | 20 |
KZN(e)22H | 26 | 33 | 8.5 | 40 | 44 | 20 |
КZN(e)22N | 19 | 55.2 | 8.5 | 40 | 44 | 20 |
КZN(e)37SH | 34 | 33 | 8.5 | 40 | 71 | 20 |
КZN(e)37H | 29 | 55.2 | 8.5 | 40 | 71 | 20 |
КZN(e)37N | 18.5 | 90 | 8.5 | 40 | 72 | 20 |
КZN(e)55H | 34 | 75 | 8.5 | 40 | 85.5 | 20 |
КZN(e)55N | 23 | 105 | 8.5 | 40 | 85.5 | 20 |
Характеристики двигателя
Модель | Ном. мощность, кВт | Ном. сила тока, А | Скорость вращения ротора, об/мин | Класс защиты | Класс изоляции | Количество фаз |
---|---|---|---|---|---|---|
КZN(e)15H | 1.5 | 3.5 | 2850 | IP68 | F (до 155°С) | 3 |
КZN(e)15N | 1.5 | 3.5 | 2850 | IP68 | F (до 155°С) | 3 |
KZN(e)22H | 2.2 | 5 | 2850 | IP68 | F (до 155°С) | 3 |
КZN(e)22N | 2.2 | 5 | 2850 | IP68 | F (до 155°С) | 3 |
КZN(e)37SH | 3.7 | 7.7 | 2850 | IP68 | F (до 155°С) | 3 |
КZN(e)37H | 3.7 | 7.7 | 2850 | IP68 | F (до 155°С) | 3 |
КZN(e)37N | 3.7 | 7.7 | 2850 | IP68 | F (до 155°С) | 3 |
КZN(e)55H | 5.5 | 11.4 | 2850 | IP68 | F (до 155°С) | 3 |
КZN(e)55N | 5.5 | 11.4 | 2850 | IP68 | F (до 155°С) | 3 |
Размеры
Модель | Диаметр патрубка, мм | Ширина, мм | Высота, мм | Диаметр, мм | Мин. уровень воды при постоянной работе, мм |
---|---|---|---|---|---|
КZN(e)15H | 50 | 235 | 613 | 216 | 120 |
КZN(e)15N | 80 | 235 | 620 | 216 | 120 |
KZN(e)22H | 50 | 235 | 613 | 216 | 120 |
КZN(e)22N | 80 | 235 | 620 | 216 | 120 |
КZN(e)37SH | 50 | 283 | 707 | 252 | 150 |
КZN(e)37H | 80 | 283 | 707 | 252 | 150 |
КZN(e)37N | 100 | 283 | 728 | 252 | 150 |
КZN(e)55H | 80 | 283 | 755 | 252 | 150 |
КZN(e)55N | 100 | 283 | 780 | 252 | 150 |
-
Горнодобывающая
Водоотлив в забое и в горизонтах выработки
-
Строительная
Дренаж при проходке туннеля, дренаж строительных площадок, мойка колес, дренаж при прокладке и ремонте коммуникаций, дренаж подземных сооружений, дренаж из-под шпунта, временные обводки схемы перекачки сточных вод
-
Промышленная
Дренаж гидросооружений
